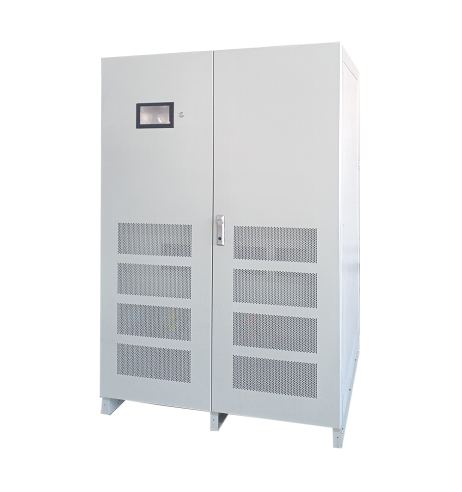

DVR系列PWM靜態穩壓器主電路采用AC-DC-AC的工作原理設計，主要包括輸入電抗器、整流器、直流濾波電容組、逆變器、逆變/旁路STS轉換?、超級電容、充電器、IGBT電抗器、隔離變壓器及交流濾波電容組等組成部分。
第一級AC-DC為整流部分。輸入的交流電壓限流電阻緩沖處理，再經全橋整流模塊轉換為直流電壓。
第二級DC-AC為逆變部分。采用大功率絕緣柵雙極晶體管（IGBT）作為其逆變?cè)孟冗M(jìn)的正弦波調制技術（SPWM）,將調制波（基準正弦波電壓源）與載波（基準三角波電壓源）比較。當載波與調制波相交時,?由該交點確定逆變器開關管IGBT開關動作時刻及開關通斷狀態,?獲得一系列寬度不等的正負矩形脈沖電壓波形（SPWM波形）。該脈沖序列的特點是等幅不等寬,?其寬度按正弦規律變化，在正弦波半個周期內,?正負脈沖的面積總和與正弦波的面積相等。輸出的脈寬調制波經LC濾波電路濾波后，得到純正的正弦波交流電壓。輸出配備隔離變壓器，提高了整機的穩定性。
使用環境：
設備應安裝在涼爽、干燥、清潔、通風良好的環境中。當環境中含有帶導電性質的粉屑（如金屬粉、硫化物、二氧化硫、石墨、炭纖維、導電纖維等）、酸霧或其它導電介質（強電離物質）等物質時應嚴格按照國家相關標準規范要求執行防護和預防甚至停止使用。
海拔高度：海拔高度不應超過1000m，超過應降額使用。
環境溫度：-15～50℃；相對濕度：10～90％。
通風環境：該產品通風孔與墻面應有不小于50cm的距離。
振動條件：嚴禁在振動情況下使用。
粉塵及可燃性氣體：在具有粉塵及可燃性氣體的環境下使用時必須采取防護措施。
酸堿和鹽霧：在酸堿和鹽霧環境下用必須采取防護措施。
|
輸入 |
相數 |
三相+N+PE |
|
范圍 |
?400V±25% |
|
|
頻率 |
40-70HZ |
|
|
輸出 |
相數 |
三相+N+PE |
|
電壓 |
400±1% |
|
|
頻率 |
50HZ |
|
|
波形 |
正弦波 |
|
|
穩壓精度 |
±1% |
|
|
頻率精度 |
≤0.1% |
|
|
反應時間(針對輸入) |
2mS |
|
|
總諧波失真（THD） |
???????????≤3%（線性負載） |
|
|
顯示診斷系統 |
電參數顯示 |
輸入電壓、頻率、?輸出電壓、電流、頻率、功率、功率因素 |
|
電參數顯示解析度 |
解析度0.1A；解析度0.1V；解析度0.1Hz；解析度0.1kW |
|
|
故障診斷及顯示 |
過載告警、IGBT告警、溫度告警、欠壓告警 |
|
|
顯示介質 |
7英寸觸摸屏，多種語言選擇（中/英文） |
|
|
歷史記錄 |
設備出現故障報警,可查詢當前故障告警信息,歷史記錄等 |
|
|
保護 |
保護種類 |
過壓、欠壓、過載、短路、溫度 |
|
旁路功能 |
手動旁路+自動旁路 |
|
|
保護方式 |
故障報警，自動轉旁路 |
|
|
通訊接口 |
RS485（MODBUS-TCP/IP協議，可遠程監測） |
|
|
防雷裝置 |
內置防雷器，標稱放電電流(8/20uS)40kA |
|
|
冷卻方式 |
強制風扇制冷 |
|
|
接線方式 |
下進下出 |
|
|
工作環境 |
環境溫度-10～45℃，相對濕度0～95％（非冷凝） |
|
|
防護等級 |
IP44 |
|
|
產品名稱 |
型號規格 |
額定容量 |
輸入 |
輸出 |
外形尺寸 （W*L*H）mm |
重量 （kg） |
|
PWM 靜態穩壓器 |
DVR33030 |
30KVA |
三相 400V±25% 可特殊訂制 |
三相 400V±1% |
500*800*1500 |
約350 |
|
PWM 靜態穩壓器 |
DVR33050 |
50KVA |
800*800*1700 |
約420 |
||
|
PWM 靜態穩壓器 |
DVR33080 |
80KVA |
1000*800*2000 |
約550 |
||
|
PWM 靜態穩壓器 |
DVR33100 |
100KVA |
1000*800*2000 |
約600 |
||
|
PWM 靜態穩壓器 |
DVR33120 |
120KVA |
詳見技術規格書 |
詳見技術規格書 |
||
|
PWM 靜態穩壓器 |
DVR33150 |
150KVA |
||||
|
PWM 靜態穩壓器 |
DVR33200 |
200KVA |
||||
|
PWM 靜態穩壓器 |
DVR33250 |
250KVA |
||||
|
PWM 靜態穩壓器 |
DVR33300 |
300KVA |
||||
|
PWM 靜態穩壓器 |
DVR33400 |
400KVA |
||||
|
PWM 靜態穩壓器 |
DVR33500 |
500KVA |
||||
|
PWM 靜態穩壓器 |
DVR33600 |
600KVA |
||||
|
PWM 靜態穩壓器 |
DVR33800 |
800KVA |
||||
|
PWM 靜態穩壓器 |
DVR331000 |
1000KVA |
